单相数显电压表
发布时间:2022-03-21 21:07

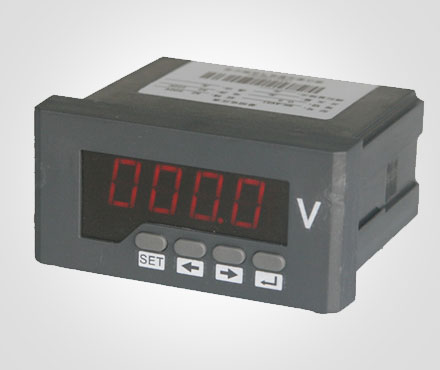

单相数显电压表
     单相电力智能仪表可对电网中的单相电压、电流、频率的电参数测量和显示,采用LED方式显示,具有4~20mA或0~5V模拟信号输出,RS-485数字接口等功能。该系列采用单片机+高速AD转换器设计,互感器隔离输入,比传统的单相电流电压及频率表显示更精确,可靠性更高,抗干扰能力更强等,产品符合国际DLT721-2000、IEC6100-4。

具有以下特点:
1、 量程自动转换,具备0.000-9999之间自动切换。
2、 单片机设计,隔离式输入,稳定性更高,抗干扰能力更强。
3、 高精度采样,真有效值测量,精度高达0.2级。
4、 具有模拟信号输出,4~20mA或0~5V (选配)
5、 具有RS-485数字接口(选配)

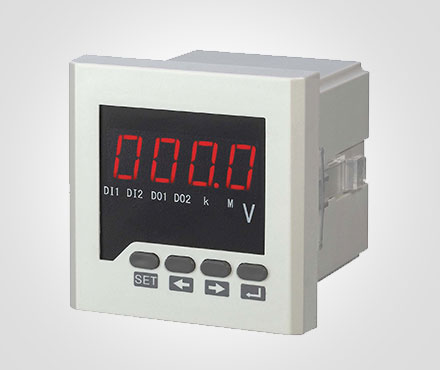

单相数显电压表

性能特点

高精度测量单相交流电压

提供数码管显示,本地数据查询

电流变比可编程设置

支持RS-485通讯,Modbus-RTU协议

支持开关量输入、开关量输出、模拟量变送输出

辅助电源:AC/DC 80V~270V、AC220V、AC380V、AC100V

多种外形选择,满足不同柜体电气回路的要求

技术指标

测量精度

电流: 0.5级

信号输入

接线方式:电流三相四线、三相三线

额定:AC 1A、AC 5A

过负载:1.2倍(持续),10倍/5秒(瞬时)

功耗:<0.4VA/相

阻抗:<20mΩ

频率:45~65Hz

辅助电源

工作范围:AC/DC 80V~270V、AC220V、AC380V、AC100V

功耗:<4VA

功能模块

通讯接口:1路RS-485通讯,Modbus-RTU协议

波特率:1200~9600bps,默认2400 bps

开关量输入:支持4路干结点输入

开关量输出:支持3路继电器输出,容量:AC 250V/5A,DC 30V/5A

变送输出:支持3路模拟量输出:0/4~20mA或0~5/10V

环境

工作温度:-10℃~+55℃

存储温度:-25℃~+70℃

相对湿度:≤93%,无腐蚀性气体场所

海拔:≤2500m

安全

绝缘电阻: >100MΩ

交流耐压:AC 2KV

电磁兼容性能

静电放电:4级

电快速瞬变脉冲群:4级

浪涌(冲击):4级

外形尺寸

面框尺寸(mm):120×120;80×80;96×48;96×96;80×80;48×48;

开孔尺寸(mm):111×111;76×76;92×45;92×92;68×68;45×45;
