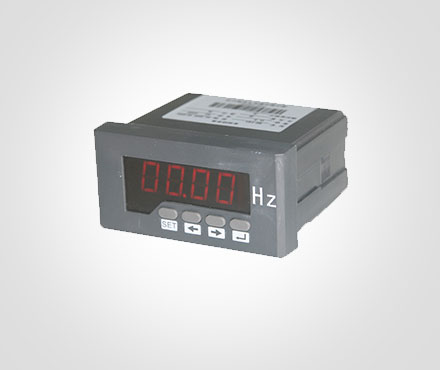

48*96单相频率表 |
||
|
性能特点 |
高精度测量单相交流频率 |
|
|
提供数码管显示，本地数据查询 |
||
|
支持RS-485通讯，Modbus-RTU协议 |
||
|
支持开关量输入、开关量输出、模拟量变送输出 |
||
|
辅助电源：AC/DC 80V~270V、AC220V、AC380V、AC100V、DC48V、DC24V |
||
|
多种外形选择，满足不同柜体电气回路的要求 |
||
|
技术指标 |
测量精度 |
频率：±0.02Hz |
|
信号输入 |
接线方式：单相 |
|
|
额定电流：45~65Hz |
||
|
过负载：AC 57.7V、AC 100V、 AC 220V、AC 380V |
||
|
功耗：1.2倍(持续)，2倍/1秒(瞬时) |
||
|
阻抗：<1VA/相 |
||
|
频率：>300KΩ |
||
|
辅助电源 |
工作范围：AC/DC 80V~270V、AC220V、AC380V、AC100V、DC48V、DC24V |
|
|
功耗：<4VA |
||
|
功能模块 |
通讯接口：1路RS-485通讯，Modbus-RTU协议 |
|
|
波特率：1200~9600bps，默认2400 bps |
||
|
开关量输入：支持2路干结点输入 |
||
|
开关量输出：支持2路继电器输出，容量：AC 250V/5A，DC 30V5A |
||
|
变送输出：支持1路模拟量输出：0/4~20mA或0~5/10V |
||
|
环境 |
工作温度：-10℃~+55℃ |
|
|
存储温度：-25℃~+70℃ |
||
|
相对湿度：≤93%，无腐蚀性气体场所 |
||
|
海拔：≤2500m |
||
|
安全 |
绝缘电阻：>100MΩ |
|
|
交流耐压：AC 2KV |
||
|
电磁兼容性能 |
静电放电：4级 |
|
|
电快速瞬变脉冲群：4级 |
||
|
浪涌(冲击)：4级 |
||
|
外形尺寸 |
面框尺寸(mm)：120×120；80×80；96×48；96×96；80×80；48×48； |
|
|
开孔尺寸(mm)：111×111；76×76；92×45；92×92；68×68；45×45； |
||
