微机监控电机保护器如何设置及操作？

1、操作键功能说明：

设置键，移位键，在正常状态下，按移位键，显示以前所发生的故障代号，按复位键退出。

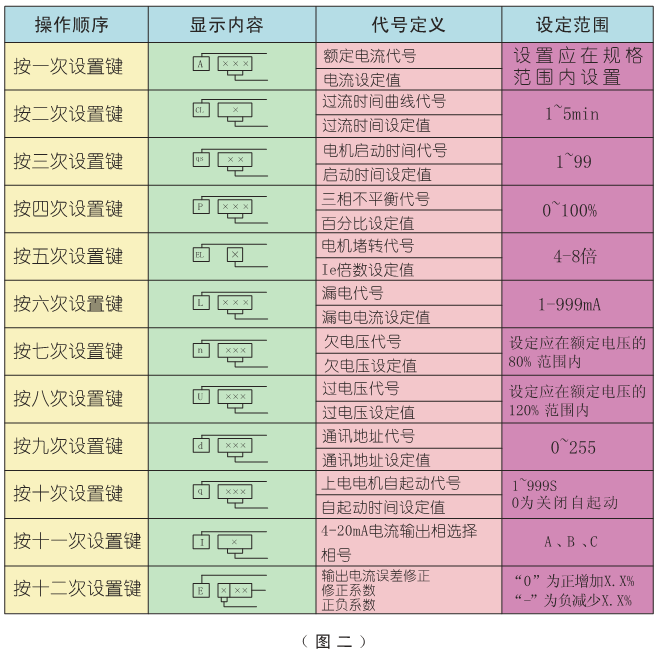

设置键：电机未运行或故障时，按此键进入保护参数设置状态。见图二

移位键：设置状态下选择设置的字位（该字位闪烁）。

数据键：在设置状态下按此键一次，闪烁位加1，在电动机正常运行时，按此键显示电压值，再按一次复位键恢复电流显示。

复位键：在设置状态下按复位键退出设置状态；保护动作后按此键保护器复位，启动后重新工作。

    在电动机起动及运行时，按设置键无效。不起动电动机，保护器接通电源按设置键选择设定类型，此时设置指示灯亮，然后依次按移位键，选择数据移位，按数据键进行数据修改，某参数设定完毕，再按设置键，进入下一项设置状态，直至结束。

2、运行操作：

  2.1 当电机运行时按设置键无效，当电机未运行或故障时按设置键修改设定值和查寻设定值。

  2.2 运行时按移位键显示一次电压值和漏电电流值，如配合复位键可定位显示电压值和漏电电流值。

  2.3 运行时按数据键可查寻最近3次故障记录。

  2.4 运行时按复位键一次可定位显示当前显示状态，按复位键二次正常轮流显示A、B、C三相电流值。

    保护器接入工作电源后，LCD显示STOP；电动机启动后LCD显示“――――”，启动状态过后，进入运行状态，LCD首位显示电流相代号，后三位显示电流值。

3、当上位机与保护器正常通讯，面板通讯指示灯闪烁。

4、故障显示

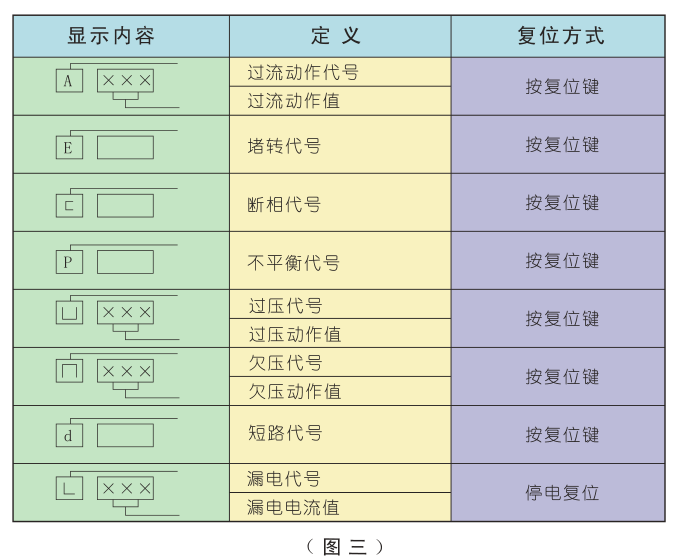

   当电机运行存在故障时，保护器故障指示灯闪烁，达到设定技术指标时保护器动作，故障指示灯常亮，LCD首2位或首位指示相应故障代号（见图三）。故障排除后按复位键保护器正常启动，按数据键可查寻最近3次故障记录。
