BR-MP4系列电动机保护器
一、概述
       BR-MP4系列电动机保护器,是一种提高电机运行安全和自动化管理水平的智能化仪器,核心采用美国MICROCHIP公司的微机控制器配低功耗集成电路开发而成的。
 BR-MP4系列电动机保护器具有保护功能齐全,测量参数直观,反应灵敏,动作及时可靠,可以与上位机通讯构成远程监控于一体的新技术产品。广泛应用于石油、化工、煤炭、冶金、电力、钢铁、水泥、矿山、轻工、纺织等行业低压电动机保护及远程监控理想的产品。
二、特点
    1、采用微机技术和高性能低功耗电路,运算高速,性能稳定。
    2、整机模块化结构,卡式电流传感器,体积小,安装方便。也可分体安装,主体外形尺寸按照国际仪表装置标准。
    3、采用数字处理技术,测量精度高,线性度好,对故障判断速度快,精确可靠。
    4、高清晰宽温带背光LCD显示,设置参数与测量及故障记录直观方便。
    5、可以与计算机通讯构成远程监控于一体的电机保护网络。
    6、一机多用,可取代电流表,电流变送器,热继电器,漏电继电器,电压表。
三、适用范围及使用条件
    1、380VAC,660VAC三相异步电动机,馈线电路保护。
    2、保护器供电电压;220VAC,380VAC、50HZ。
    3、外型结构:整体与分体两种形式,分体安装距离≤5米。
    4、环境温度:-30℃~+65℃,相对湿度≤90%。
    5、使用环境:无足以腐蚀金属和破坏绝缘性能气体的环境。
    6、安装在无剧烈震动冲击,强磁场干扰场所和雨雪侵袭的地方。
四、主要功能
    1、设定功能:额定电流、保护电流曲线、启动时间、三相不平衡、堵转倍数、漏电电流值、超欠电压值、通讯地址、保护器上电电机自起动时间。

    2、保护功能:过流、堵转、三相不平衡、短路、漏电、断相、超欠压。
    3、显示功能:A、B、C三相电流、漏电电流、工作电压、保护动作故障数据及故障记录、设置参数。
    4、远传功能:具有4-20mA标准电流输出信号,20mA对应设定的额定电流值。
    5、通讯功能:通过RS485串行通讯与计算机可构成256台保护器常规保护控制网络。远程数据设定及显示报警,远程电动机启动,停止控制等。
    6、追忆功能:可存储近期电机所发生的三次故障原因,并可按数字键取出最后一次电机发生的故障代号,再按一次显示前一次故障代号。
五、主要技术指标
    1、测试范围
           1.1  A、B、C三相电流:0—999A。
           1.2  漏电流:0—999MA。
    2、测量精度:1.5 级(I≤Ie额定电流)。
    3、保护触点容量:常开AC250/6A,常闭AC250/6A。
    4、启动时间整定范围:1~ 99S,在启动时间内,对断相、漏电、短路、不平衡进行保护(默认值为10S)。
    5、堵转保护:当三相电流均达到或超过整定值的堵转电流时,动作时间≤0.5S(默认值为4Ie)。
    6、短路保护:任意一相电流均达到或超过8Ie电流时,动作时间≤0.2S。

   7、断相保护:任意一相断相时,动作时间≤2S。
   8、不平衡保护:当三相电流中任意二相电流差比值≥不平衡系数,动作时间≤2S(默认值为60%)。
   9、漏电保护;当电机漏电电流≥漏电流整定值,动作时间≤0.2S(默认值为50MA)。

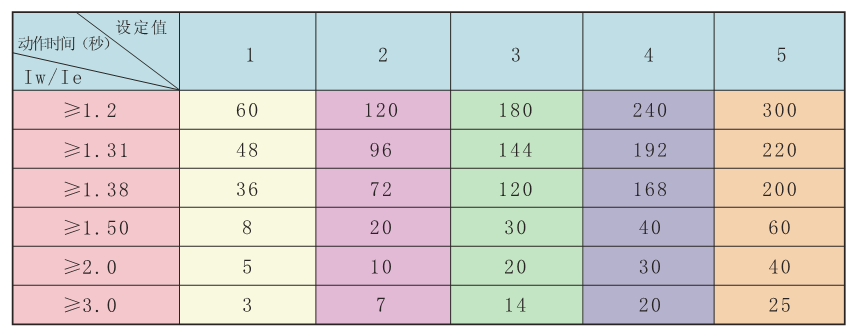

   10、过流保护:当电机的电流≥1.2Ie时,保护器按反时过流保护,动作时间见图一(默认值为1)。
   11、过压保护:工作电压≥过压电压整定值,动作时间≤5S。
   12、欠压保护:工作电压≤欠压电压整定值,动作时间≤10S。
   13、4~ 20MA电流输出精度:0.3%F.S(20MA对应额定值)。

BR-MP4系列电机保护器

     注:表中Iw为工作电流,Ie为额定电流。图一
六、操作说明及显示

       1、按键说明

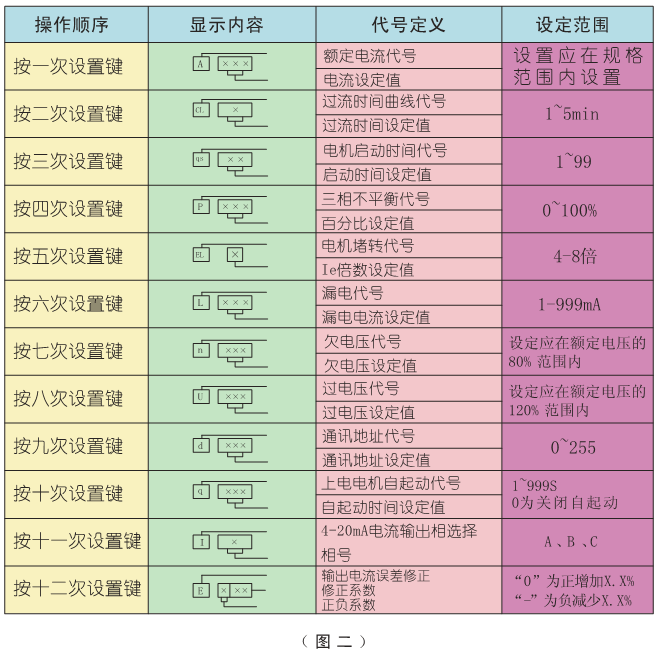

           设置键:电机未运行或故障时,按此键进入保护参数设置状态。见图二

电机保护器设置表

    移位键:设置状态下选择设置的字位(该字位闪烁)。
    数据键:设置状态下对应闪烁字位数每按一次加1。
    复位键:在设置状态下按此键退出设置状态并确认设置值,保护动作后按此键保护器复位。
    2、运行操作
    2.1 当电机运行时按设置键无效,当电机未运行或故障时按设置键修改设定值和查寻设定值。
    2.2 运行时按移位键显示一次电压值和漏电电流值,如配合复位键可定位显示电压值和漏电电流值。
    2.3 运行时按数据键可查寻最近3次故障记录。
    2.4 运行时按复位键一次可定位显示当前显示状态,按复位键二次正常轮流显示A、B、C三相电流值。
    3、当上位机与保护器正常通讯,面板通讯指示灯闪烁。
    4、故障显示
当电机运行存在故障时,保护器故障指示灯闪烁,达到设定技术指标时保护器动作,故障指示灯常亮,LCD首2位或首位指示相应故障代号(见图三)。故障排除后按复位键保护器正常启动,按数据键可查寻最近3次故障记录。

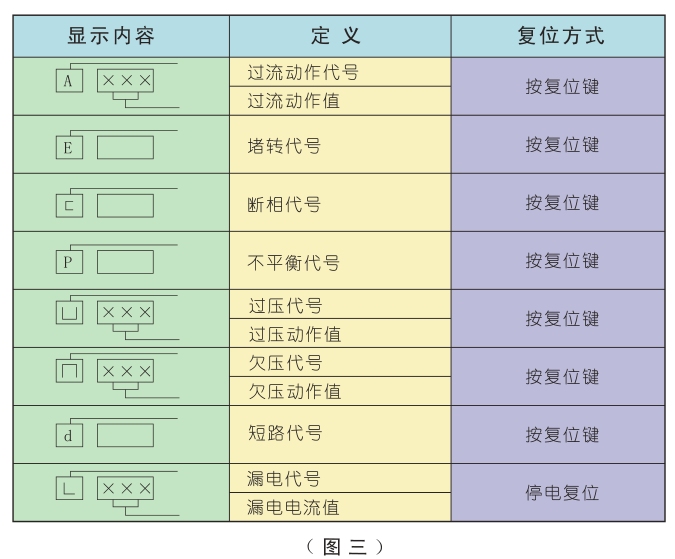

BR-MP4系列电机保护器故障代码

七、外型结构及安装尺寸、接线
   (一)结构及安装尺寸

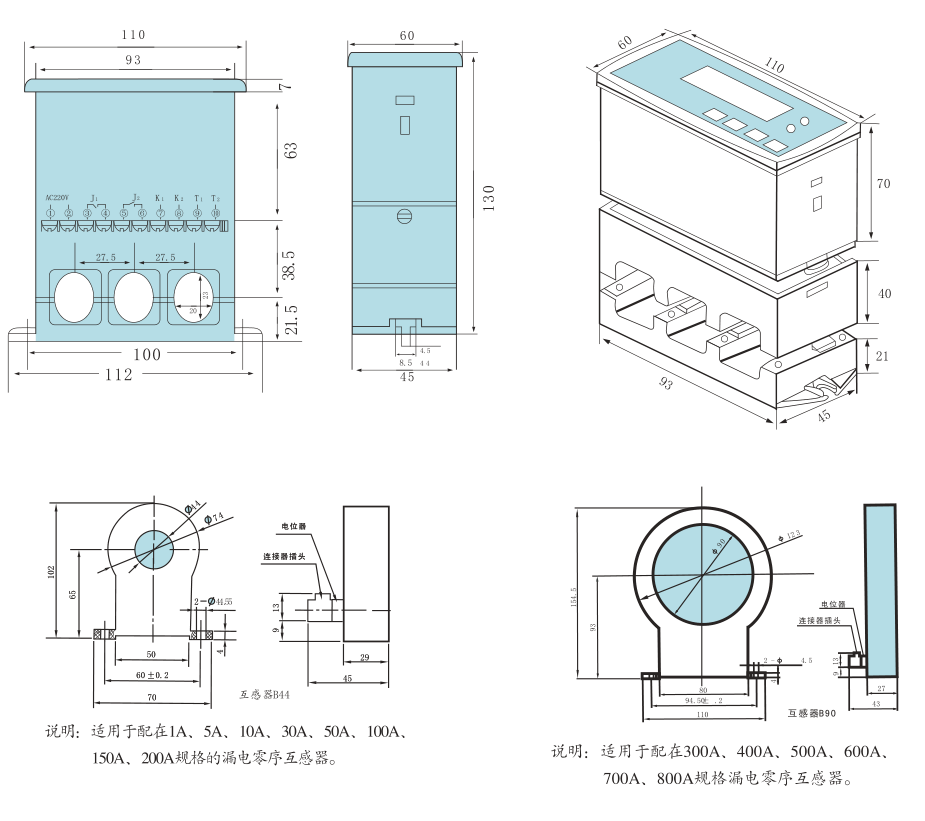

BR-MP4系列电机保护器外形尺寸


(二)接线方法
1、一次接线

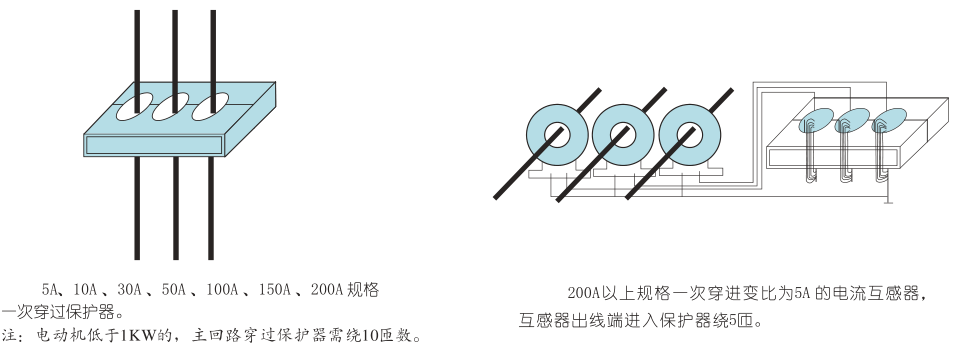

 BR-MP4电机保护器一次接线

2、二次接线

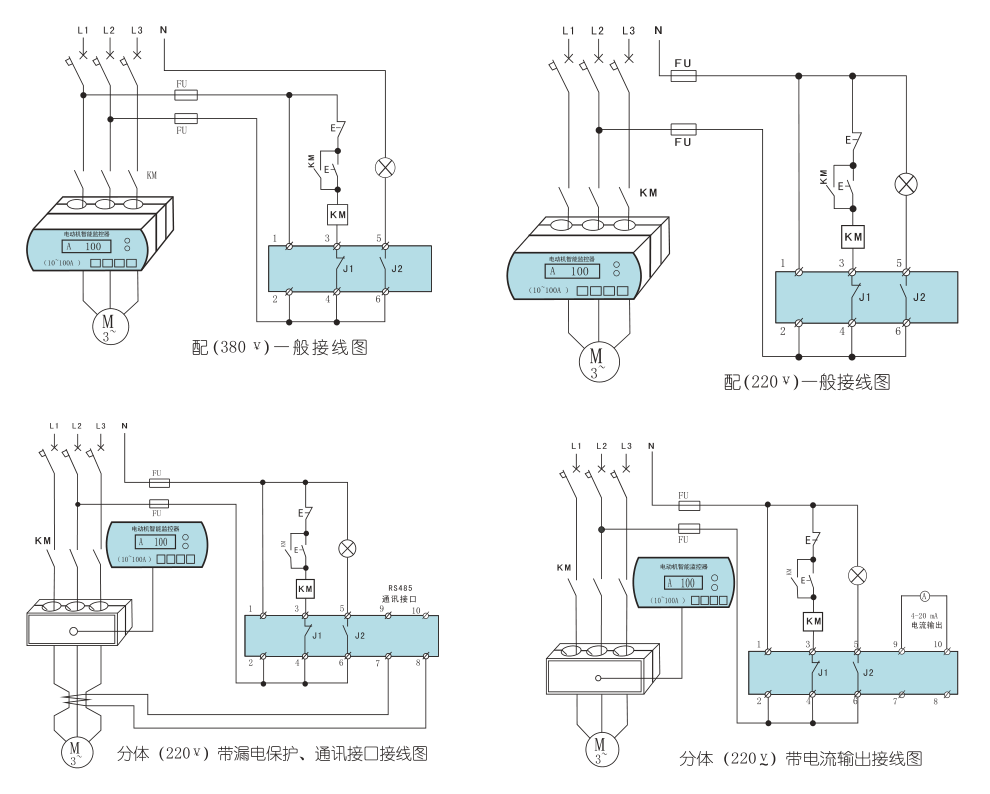

BR-MP4系列电机保护器二次接线

 注意事项
    1、保护器安装接线时,应接各接线端子用途正确连接。
    a、01  02端子;电源(AC220V、380V)输入、应接自一次主回路的空气开关前端或专用电源。
    b、03  04端子:保护出口J1(常闭)。
    c、05  06端子:保护出口J2(常开)或自起动(用户自选其一)。
    d、07  08端子:漏电保护传感器输入(K1、K2)。
    e、09  10端子:RS485通讯规约或4~20MA电流输出。
    2、保护器的工作电源应接控制回路上,注意标称电压与实际电压应相符。
    3、各项保护设定值应正确无误,不用的选项应放弃设定。
    4、根据电动机的额定电流值,选择相应电流规格的保护器。

     5、当三相电缆线可直接穿过保护器的三相穿线孔时,可不拆卡式电流传感器;若不能直接穿过保护器的三相穿线孔时,可把卡式电流传感器拆成两半,再把电缆线卡入式电流传感器内,然后把卡式电流传感器组合成一体,并把固定螺丝扭紧。
    6、保护器配用电流变比互感器时,若设备现场或控制室需电流表显示时,最好另配一个电流变比互感器,不然对配带电流表的那相电流显示会有所影响。
八、选型

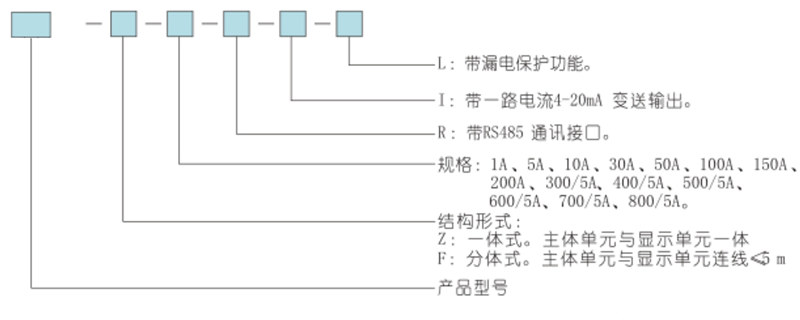

1、型号、规格及含义

BR-MP4电机保护器选型表

2、选型表
    2.1、电流规格选型(以一次系统380V为例)

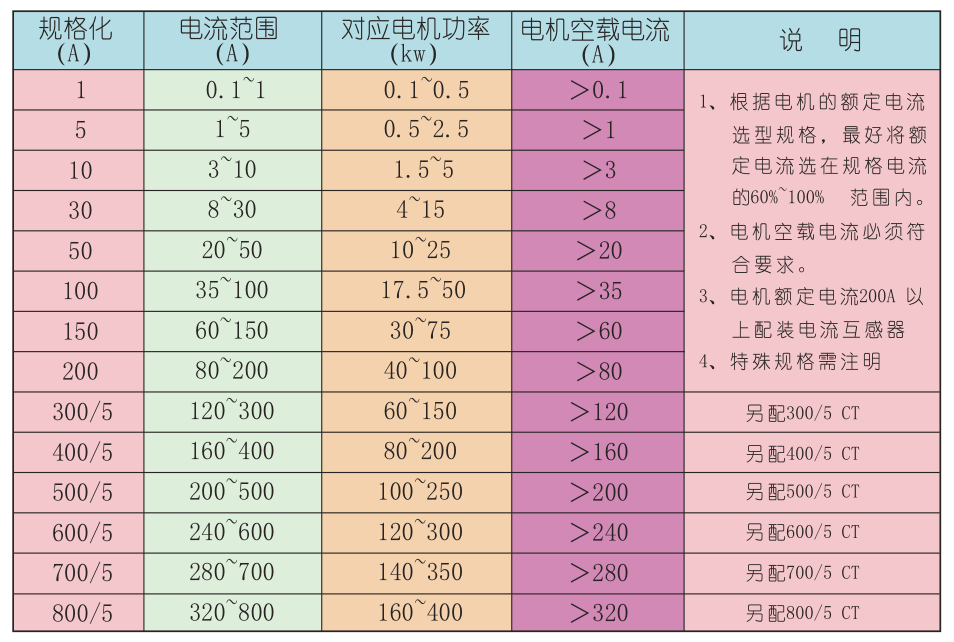

BR-MP4电机保护器电流规格

2.2、电流互感器
     电流规格在200A以上需要配电流互感器。
2.3、漏电电流互感器
     电流规格在200A以下(含200A)配用孔径为 44mm的零序互感器,电流规格在200A规格以上的配用75mm的零序互感器。
3、选型技术数据说明
3.1、分体的保护器主体与分体之间的标准线长度为60cm,如果不能满足使用或需特殊要求时,请选型订货时注明。
3.2、选择漏电功能时,应选取相应的漏电互感器的穿线孔径(电机ABC三线一同穿过);馈线保护,A、B、C、N四线同时穿过,把地线分开。
3.3、通讯规约采用a、b两种方式通讯,保护装置与主机之间的距离≤1200m,通讯导线采用屏蔽双绞线。
3.4 、400A规格需要配400A/5A的电流互感器,600A规格需要配600A/5A的电流互感器。
3.5、功能表

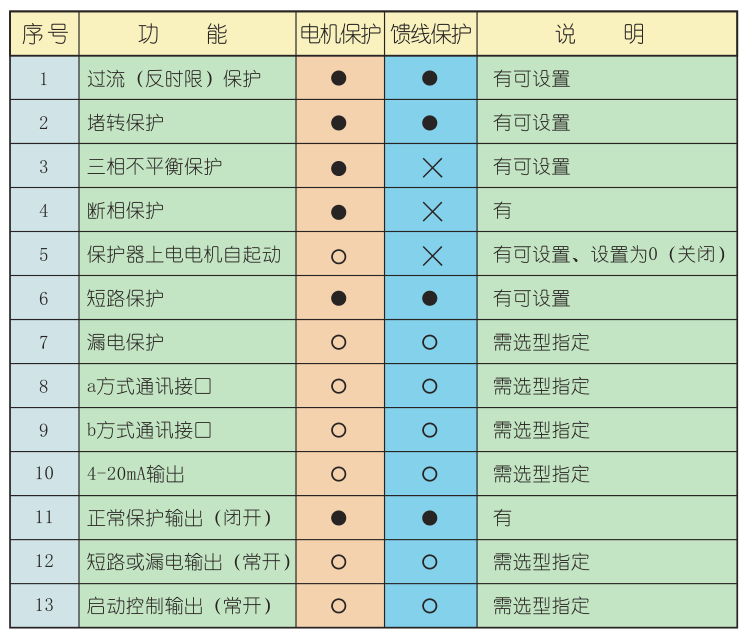

BR-MP4电机保护器功能表

注:带●标记项为保护装置具备的基本功能或配置;
        带○标记项为保护装置具备此项功能但需选型时指定;
        带×标记项为保护装置不具备或不需此项功能。
