SH-MB21电机智能保护器
发布时间：2023-07-27 08:38

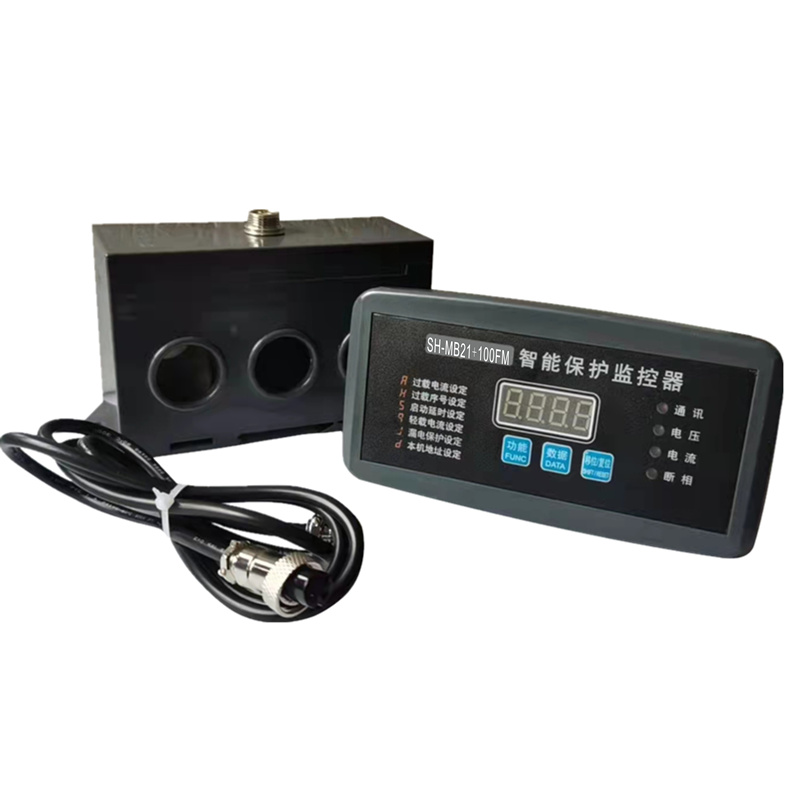

SH-MB21电机智能保护器
一、产品简介
SH-MB21+是由我公司生产的电机智能保护器，具有现场总线接口,基于微处理器技术开发研制的电机保护与控制装置。由微处理器来执行电机的保护与控制功能，完成对电机操作次数的统计、自诊断以及与上位机的通讯等。SH-MB21+为电机提供的完备保护，避免了因电机过载过热、堵转、欠压、轻载、断相、三相不平衡、接地等可能故障导致的生产事故，很好地保证设备运行的有效性与安全。SH-MB21+采用4-20mA和RS485通讯接口设计，保证了与上位机、PLC、DCS通讯的快速可靠，同时能快速响应上位主机的实时查询等要求并执行相应操作。使用简单方便，安全可靠。
二、型号定义
一、产品简介
SH-MB21+是由我公司生产的电机智能保护器，具有现场总线接口,基于微处理器技术开发研制的电机保护与控制装置。由微处理器来执行电机的保护与控制功能，完成对电机操作次数的统计、自诊断以及与上位机的通讯等。SH-MB21+为电机提供的完备保护，避免了因电机过载过热、堵转、欠压、轻载、断相、三相不平衡、接地等可能故障导致的生产事故，很好地保证设备运行的有效性与安全。SH-MB21+采用4-20mA和RS485通讯接口设计，保证了与上位机、PLC、DCS通讯的快速可靠，同时能快速响应上位主机的实时查询等要求并执行相应操作。使用简单方便，安全可靠。
二、型号定义
SH-MB21+ ① ② ③
SH-MB21+:产品代号;
①电流规格:例如50A,100A,150A,200A等，最大电流可以做到800，当电流大于200A，需要另配3个变比为5的电流互感器。
②结构形式: F 表示分体式, Z 表示整体式
③附加功能:带M表示带4-20mA模拟量输出
带T表示带485接口MODBUS-RTU协议 带P表示带PROFIBUS-DP协议。
保护功能：过载保护、断相保护、三相不平衡保护、堵转保护、短路、欠电压保护、接地故障等保护。
控制功能：直接起动、星三角起动、自耦变压器降压起动、多方起动控制。
显示监测：运行状态、三相电流、线电压、漏电电流、故障信息显示。
现场总线功能：SH-MB21+电机智能监控器具有 RS-485 远程通讯接口，支持MODBUS-RTU、PROFIBUS-DP总线协议,方便的和PLC、DCS及后台机组成网络系统。通过后台机对现场设备进行实时操控、运行状态参数监测和历史数据查询。SH-MB21+电机智能监控器对电机运行状态和故障原因监控记录极大方便了对电机维护计划的制定，降低了设备维护成本。
保护功能：过载保护、断相保护、三相不平衡保护、堵转保护、短路、欠电压保护、接地故障等保护。
控制功能：直接起动、星三角起动、自耦变压器降压起动、多方起动控制。
显示监测：运行状态、三相电流、线电压、漏电电流、故障信息显示。
现场总线功能：SH-MB21+电机智能监控器具有 RS-485 远程通讯接口，支持MODBUS-RTU、PROFIBUS-DP总线协议,方便的和PLC、DCS及后台机组成网络系统。通过后台机对现场设备进行实时操控、运行状态参数监测和历史数据查询。SH-MB21+电机智能监控器对电机运行状态和故障原因监控记录极大方便了对电机维护计划的制定，降低了设备维护成本。
